Para qué se usa el conector hembra Dupont de 3 pines

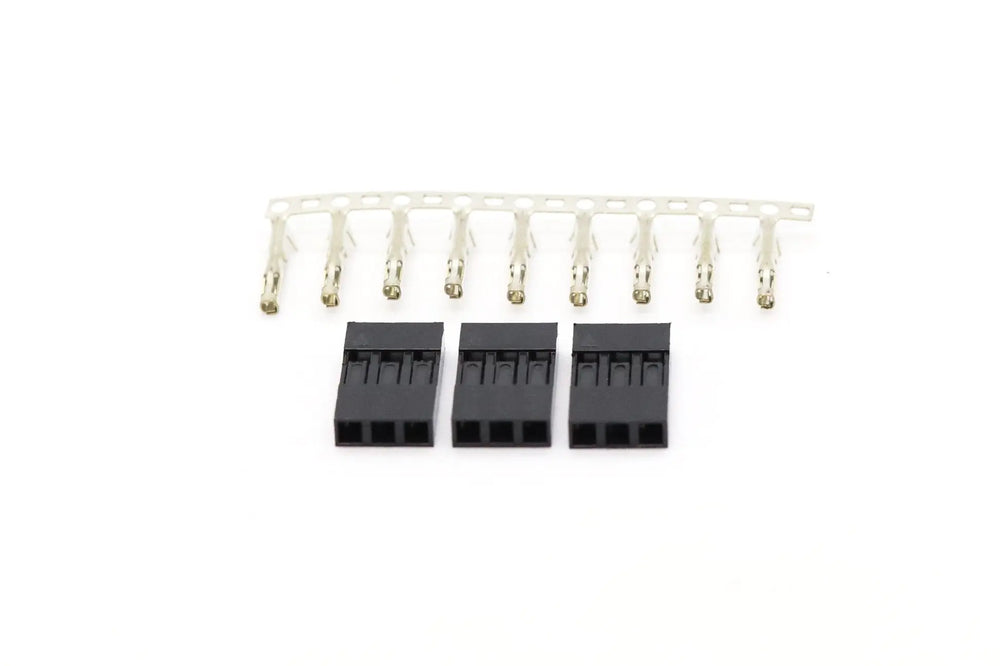

El conector hembra Dupont de 3 pines - paquete de 10 es un conjunto de conectores con paso de 2,54 mm, suministrados con carcasas y pines para conexiones de 3 hilos. Estos conectores se usan comúnmente en impresoras 3D para conectar el cableado de finales de carrera de 3 hilos a las placas controladoras y para conectar algunos sensores de 3 hilos.

Cada conector está diseñado para cableado de señal de baja corriente donde se necesita una conexión simple y desmontable. La separación entre pines de 2,54 mm coincide con el paso estándar que se encuentra comúnmente en pines de cabecera rectos.

Características clave y detalles funcionales

• Formato hembra DuPont de 3 pines: Adecuado para conexiones de señal de 3 hilos utilizadas en muchas configuraciones electrónicas de impresoras.
• Paso de 2,54 mm: La distancia entre cada pin es de 2,54 mm, lo que coincide con la separación común de los headers.
• Incluye carcasa y pines: Cada conector se suministra con las piezas necesarias para la terminación y el montaje del cable.
• Diseñado para pines de cabecera rectos: Estos conectores suelen conectarse a pines de cabecera rectos en placas y módulos.
• Solo para uso de baja corriente: El conector no está diseñado para aplicaciones de alta corriente.
• No diseñado para conexiones JST: El formato DuPont puede no funcionar con conectores JST y no debe considerarse un sustituto directo.

Cómo instalar un conector hembra Dupont de 3 pines

Para montar el conector, primero retire el aislamiento de cada cable y engarce un pin en cada conductor. Es necesario un crimpado correcto antes de poder insertar los cables en la carcasa.

Al insertar el pin engarzado, oriéntelo de modo que el cierre mire hacia la abertura en la parte posterior del conector DuPont. Empuje cada pin en la carcasa hasta que encaje en su lugar.

Casos de uso para el cableado de impresoras 3D y las conexiones de sensores

• Cableado de finales de carrera de impresora 3D: Útil para conectar los cables de finales de carrera de 3 hilos a una placa controladora.
• Cables de sensores: Adecuado para algunos sensores de 3 hilos que usan la separación estándar de 2,54 mm en el header.
• Conexiones de señal de placa a cable: Una opción práctica para cableado de baja corriente donde se necesitan conexiones desmontables a pines de cabecera rectos.

Especificaciones técnicas
