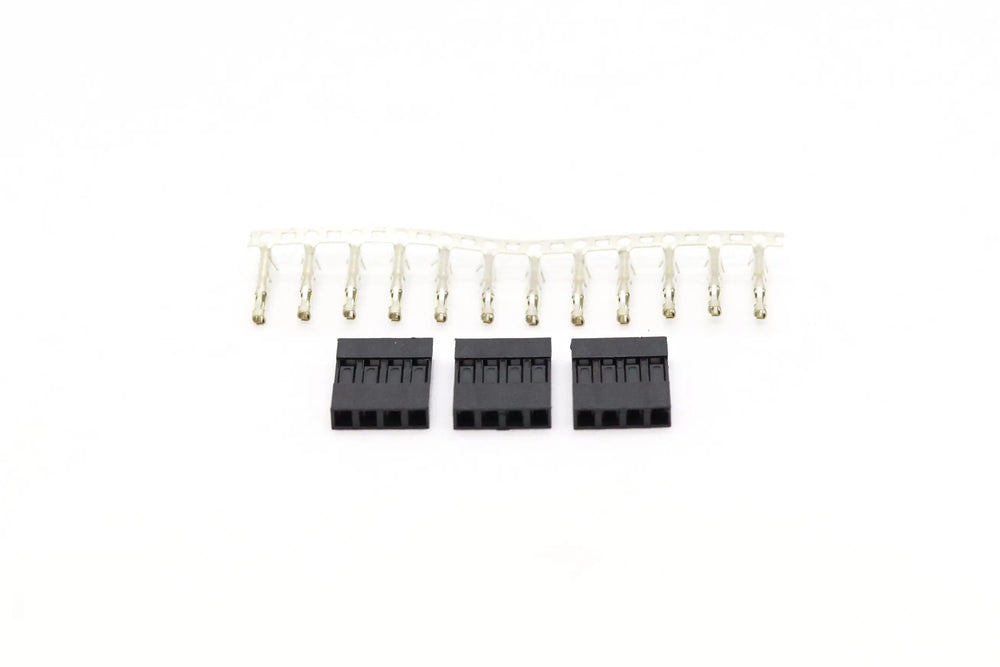

Un conector Dupont de 4 pines es un componente común de conexión electrónica utilizado para enlazar dispositivos, módulos y placas de pruebas con una interfaz fiable de 4 cables. El paso estándar de 2.54mm (0.1 inches) coincide con los pines de cabecera y el espaciado de las placas de pruebas habituales, lo que hace que el conector sea adecuado para una amplia gama de tareas de prototipado y cableado.
Estos conectores normalmente se identifican por sus carcasas de plástico negro y se utilizan ampliamente cuando se necesitan conexiones de señal de bajo voltaje rápidas, limpias y repetibles.
Características clave de un conector Dupont de 4 pines
- Configuraciones versátiles: Disponible comúnmente en formatos como conjuntos de cables puente hembra a hembra para conexiones entre placas de pruebas y módulos.
- Paso estándar de 2.54mm: La separación entre pines de 2.54mm se alinea con los pines de cabecera estándar para una integración sencilla en proyectos electrónicos.
- Conjuntos personalizables: La carcasa de 4 pines puede combinarse con terminales macho o hembra adecuados para crear configuraciones de cableado según las necesidades específicas del proyecto.
- Interfaz fiable para prototipado: Adecuado para conexiones temporales o semipermanentes durante pruebas, desarrollo y trabajo de diseño iterativo.
Dónde se usa un conector Dupont de 4 pines
Prototipado y desarrollo con placas de pruebas
El conector de 4 pines es ideal para configuraciones con placas de pruebas en las que los circuitos cambian con frecuencia. Permite cambios rápidos de conexión y mantiene el cableado ordenado durante las pruebas y el refinamiento.
Conexiones de microcontroladores y sensores
Este tipo de conector se utiliza comúnmente para conectar periféricos y sensores a placas como Arduino y Raspberry Pi. El paso estándar ayuda a simplificar el cableado de interfaz entre placas de control y módulos.
Cableado electrónico para impresoras 3D
En aplicaciones de impresión 3D, un conector Dupont de 4 pines puede utilizarse para enlazar motores paso a paso, finales de carrera y otros componentes con placas controladoras donde exista una separación de pines compatible.
Notas de montaje y cableado
Cómo crimpar y fabricar cables personalizados
Para montar un cable personalizado, retire el aislamiento de los extremos del cable y crimpé los terminales adecuados en cada conductor utilizando una herramienta de crimpar apropiada. Este método permite obtener longitudes de cable y disposiciones de conectores precisas para montajes electrónicos personalizados.
Cómo insertar los terminales en la carcasa
Para una instalación correcta, alinee cada terminal crimpado con el pestillo orientado hacia la abertura de la carcasa del conector e inserte el terminal hasta que quede firmemente bloqueado en su lugar.
Por qué importa la orientación
La polaridad y la orientación correctas son importantes al conectar un conjunto de cableado de 4 pines. Una alineación adecuada ayuda a evitar errores de cableado y reduce el riesgo de dañar los componentes conectados.
Technical specifications
| Tipo de conector | Conector Dupont de 4 pines |
| Color de la carcasa | Negro |
| Separación entre pines (paso) | 2,54 mm (0,1 pulgadas) |
