Lo que hace el extrusor de accionamiento directo Micro Swiss
El extrusor de accionamiento directo Micro Swiss es un sistema de extrusor de instalación directa para impresoras Ender 5 que convierte la ruta de alimentación del filamento en una configuración de accionamiento directo más corta y más restringida. El diseño está hecho para una instalación plug-and-play sin modificaciones en la impresora.
Este kit solo para extrusor está diseñado para mejorar el control de la extrusión, simplificar la carga de filamento y admitir la impresión con filamentos flexibles a alta velocidad y con precisión.
Características principales del extrusor de accionamiento directo para Ender 5
- Instalación directa: no requiere modificaciones para la plataforma Ender 5.
- Sin soportes impresos ni sándwiches: el sistema está diseñado para instalarse sin piezas adaptadoras impresas adicionales.
- Transmisión de doble accionamiento: ayuda a mantener una alimentación de filamento constante.
- Engranajes de acero para herramientas endurecido: fabricados con engranajes cortados con precisión CNC para un accionamiento de filamento duradero.
- Agarre de filamento ajustable: permite a los usuarios ajustar la fuerza de sujeción para distintos materiales.
- Carga de filamento fácil: simplifica los cambios de material y la configuración.
- Ruta de filamento corta y altamente restringida: mejora el control desde los engranajes de transmisión hasta el hotend.
- Compatibilidad con filamentos flexibles: diseñado para imprimir filamentos flexibles a alta velocidad y con precisión.
- Control de extrusión excepcional: adecuado para impresiones que se benefician de un manejo de material más preciso.
- Cuerpo de aluminio ligero: mantiene el conjunto del extrusor resistente al tiempo que reduce el peso añadido.
Qué incluye el kit solo para extrusor
El paquete incluye la tornillería y los componentes del extrusor necesarios para el conjunto de accionamiento directo Micro Swiss: 1 cuerpo principal del extrusor, 1 palanca del extrusor, 1 pasador elástico, 1 resorte, 2 engranajes, 1 perilla, 1 pasador de hombro, 2 pernos M5 de 20 mm con parche de nailon, 1 perno M5 de 30 mm, 1 tuerca autoblocante de nailon M5, 1 arandela M5, 1 cable de extensión, 3 tornillos de montaje del motor M3, 2 pernos M3, 2 tuercas M3, 5 bridas, 1 soporte impreso y 1 revestimiento Capricorn biselado.
El motor paso a paso y las ruedas guía no están incluidos.
Casos de uso del accionamiento directo en impresoras Ender 5
Esta configuración de accionamiento directo es adecuada para creadores que desean una ruta de filamento más corta para un mejor manejo de materiales blandos y flexibles. La ruta restringida y el sistema de engranajes de doble accionamiento también la hacen útil para usuarios que buscan un comportamiento de extrusión más controlado en una máquina de la serie Ender 5.
La construcción ligera de aluminio hace que el extrusor sea adecuado para la impresión diaria, donde se prefiere una configuración de accionamiento directo más compacta frente a la alimentación remota del filamento.
Nota de instalación antes de comprar
Las máquinas Creality recientes pueden usar un motor paso a paso del extrusor actualizado. Antes de comprar el kit, revise el motor del extrusor de la impresora; si el engranaje del motor está prensado, se requiere un nuevo motor paso a paso para completar la instalación.
Ajustes de retracción del slicer después de instalar el accionamiento directo
Después de instalar el extrusor de accionamiento directo Micro Swiss, la distancia de retracción en el slicer debe cambiarse. Para las impresoras de la serie Ender 5, el ajuste indicado es 1.5-2mm a 50mm/s.
La distancia de retracción no debe superar 3.0mm. Si la retracción sigue configurada en 5.0-6.5mm, el filamento caliente puede ser arrastrado hacia el heat break, donde puede endurecerse al llegar al lado frío y provocar un atasco.
Especificaciones técnicas
| Compatibilidad con impresoras | Impresoras de la serie Ender 5 |
| Tipo de instalación | Sistema de encaje; no se requiere modificación |
| Sistema de transmisión | Tren de doble accionamiento |
| Material del engranaje | Acero para herramientas endurecido |
| Fabricación de engranajes | Corte de precisión con CNC |
| Sujeción del filamento | Ajustable |
| Trayectoria del filamento | Corta y con alta restricción |
| Material del cuerpo | Aluminio ligero |
| Incluido en la caja | 1 x Cuerpo del extrusor principal; 1 x Palanca del extrusor; 1 x Pasador elástico; 1 x Resorte; 2 x Engranajes; 1 x Perilla; 1 x Pasador de hombro; 2 x Tornillos perno de parche de nailon M5 20mm; 1 x Tornillos M5 30; 1 x Tuerca autoblocante de nailon M5; 1 x Arandela M5; 1 x Cable de extensión; 3 x Tornillos de montaje del motor M3; 2 x Tornillos M3; 2 x Tuercas M3; 5 x Abrazaderas de brida; 1 x Soporte impreso; 1 x Revestimiento Capricorn biselado |
| No incluido | Motor paso a paso y ruedas de rodillo |
¿Funcionará con mi impresora?
Preguntas frecuentes
Lo que dicen las impresoras

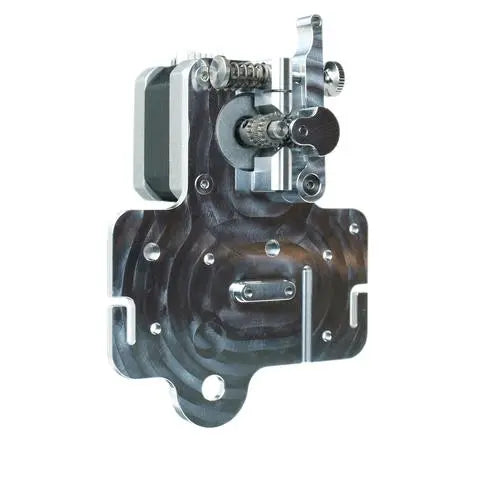

Extrusor de accionamiento directo Micro Swiss para impresoras Ender 5 (solo extrusor)
